Пирог утеплённой кровли для мансардного этажа: правильная схема плёнок

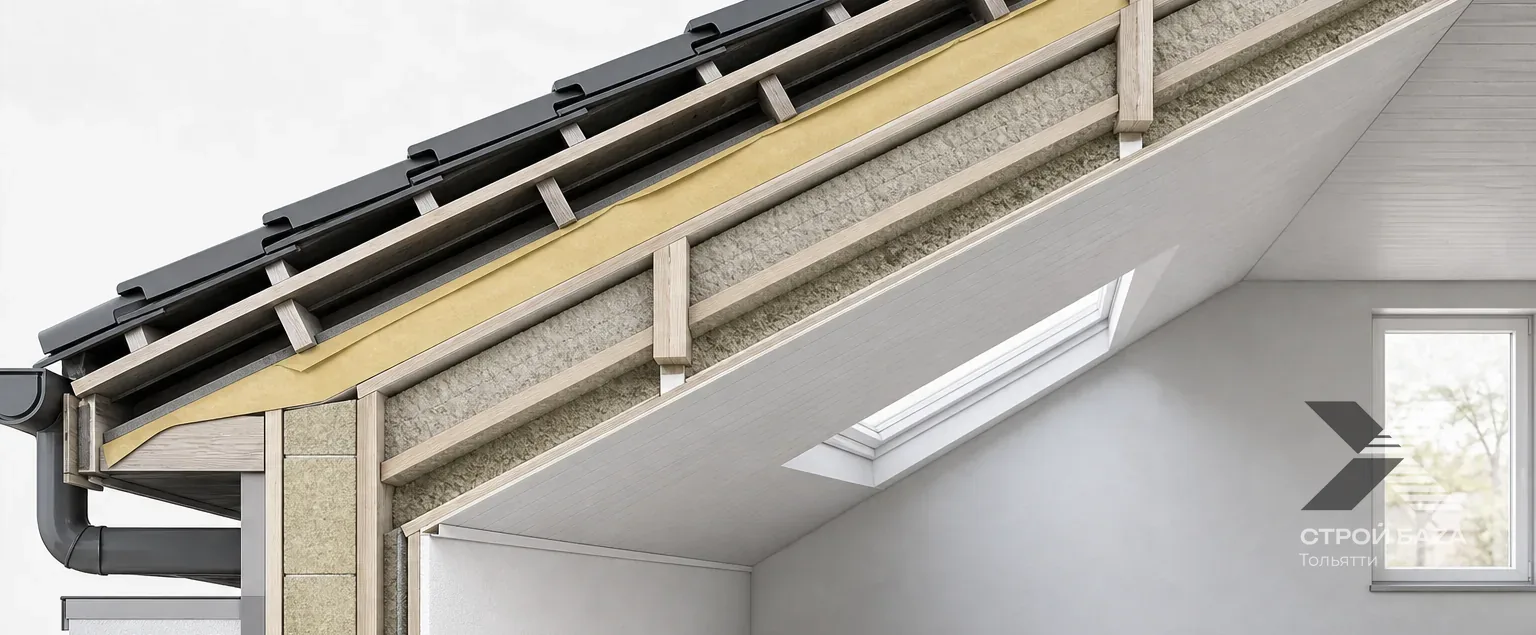

Если смотреть от кровельного покрытия в сторону комнаты, слои располагают так:

• кровельное покрытие;
• обрешётка и контробрешётка;
• гидроветрозащитная мембрана;
• утеплитель между стропилами и, при необходимости, под ними;
• пароизоляция со стороны помещения;
• монтажный зазор и внутренняя отделка.

Под кровельным покрытием укладывают гидроветрозащитную мембрану. Она отводит наружу влагу, попавшую под кровлю, и защищает утеплитель от задувания. Укладывайте полотна с нахлёстом, указанным производителем, обычно начиная снизу, от карниза. Стыки и примыкания оформляйте по инструкции к материалу. Если на полотне есть маркировка сторон, соблюдайте её.

Над мембраной контробрешётка формирует вентиляционный канал от карниза к коньку. Воздух должен свободно входить и выходить: не перекрывайте продухи утеплителем или отделкой. Для мембраны с низкой паропроницаемостью может понадобиться дополнительный зазор между ней и утеплителем. Проверьте схему в инструкции: укладывать такую плёнку вплотную к утеплителю нельзя, если это не разрешено производителем.

Плиты или маты размещают между стропилами без щелей и сильного сжатия. Толщину подбирают с учётом конструкции и требований к тепловой защите; если одного слоя недостаточно, утеплитель добавляют поперёк стропил. Смещение швов между слоями уменьшает риск мостиков холода. Перед закрытием конструкции убедитесь, что древесина и утеплитель сухие.

Пароизоляцию устанавливают с тёплой, внутренней стороны утеплителя. Она ограничивает поступление водяного пара из помещения в кровельный пирог. Полотна укладывают с нахлёстом и герметично проклеивают соединительной лентой. Так же герметизируют края у стен, проходы труб и кабелей, места вокруг окон. Одного нахлёста без проклейки недостаточно.

Не заменяйте пароизоляцию обычной полиэтиленовой плёнкой или наружной мембраной без проверки назначения материала. После монтажа удобно сделать обрешётку под отделку: она создаёт пространство для проводки и помогает не повредить пароизоляционный слой крепежом. Все проколы и надрывы необходимо заклеить совместимой лентой.

• пароизоляцию ставят с холодной стороны утеплителя;
• стыки и примыкания оставляют негерметичными;
• утеплитель сминают или оставляют щели у стропил;
• перекрывают вентиляционный канал под кровлей;
• укладывают мембрану вплотную к утеплителю, не проверив инструкцию;
• закрывают влажные материалы внутренней отделкой.

В мансардной кровле наружная мембрана находится над утеплителем, а пароизоляция — со стороны комнаты. Соблюдайте порядок слоёв, герметизируйте швы и оставляйте предусмотренные вентиляционные зазоры. Перед монтажом сверьте детали с инструкциями к мембране и кровельному покрытию: требования к зазорам и нахлёстам могут отличаться.
