Автоматические откатные ворота: выбор несущей балки, роликов и фурнитуры

• ширину проёма и доступное место вдоль забора;
• длину и высоту полотна;
• материал каркаса и обшивки;
• примерный вес готовых ворот;
• сторону отката и расположение привода.

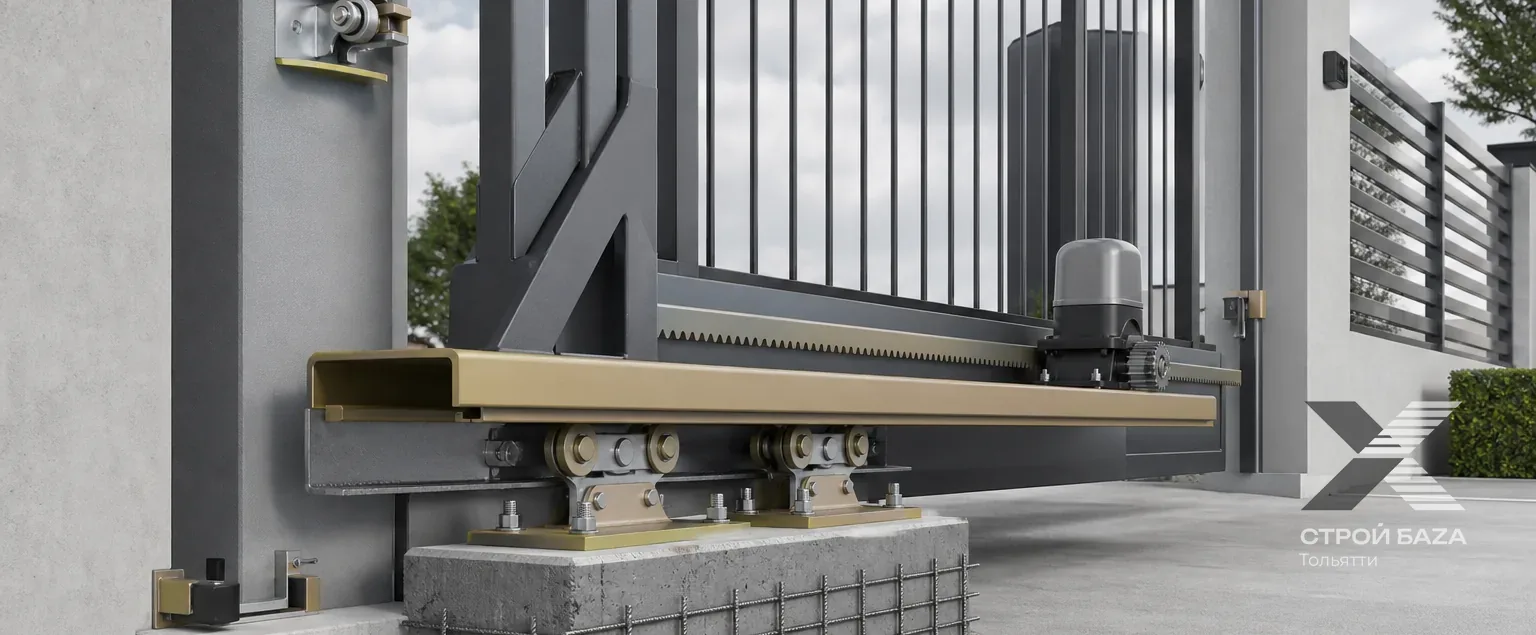

Балка — профиль, внутри которого перемещаются роликовые тележки. Её сечение и толщина стенок должны соответствовать длине и массе створки. Для лёгкого полотна и тяжёлой конструкции нужны разные комплекты, поэтому не выбирайте балку только по внешнему виду. Сверьте допустимую нагрузку и размеры профиля с данными производителя фурнитуры.

Консольная часть балки должна быть достаточно длинной, чтобы закрытая створка перекрывала проём и устойчиво держалась на двух опорах. Часто длину полотна делают примерно в 1,4–1,5 раза больше ширины проёма, но точное значение зависит от комплекта и схемы установки. Проверьте его до заливки основания: после монтажа изменить длину сложнее.

Обычно комплект включает две роликовые тележки, которые крепят к закладной площадке в фундаменте. Проверяйте, что тележки подходят именно к выбранной балке: профиль, ширина и расположение роликов должны совпадать.

Учитывайте массу с запасом

Считайте вес не только металлического каркаса, но и обшивки, крепежа, декоративных элементов и установленного оборудования. Выбирайте комплект с допустимой нагрузкой выше расчётной. Запас нужен из-за ветра, снега, загрязнений и возможных перекосов при эксплуатации.

Проверьте качество деталей

Ролики должны вращаться без заеданий, а тележки — не иметь люфта и повреждений. Для улицы важны защита металлических частей от коррозии и подшипники, рассчитанные на наружную эксплуатацию. Не смешивайте детали от разных комплектов без проверки совместимости.

Помимо балки и тележек, для откатных ворот используют верхние поддерживающие ролики, концевой ролик, уловители и заглушку. Верхние ролики удерживают створку от раскачивания, а уловители принимают её в закрытом положении. Концевой ролик помогает полотну плавно заходить на нижний уловитель.

Подбирайте элементы под высоту и ширину балки, толщину рамы и массу ворот. Проверьте, входят ли в комплект крепёж и регулировочные площадки. Если планируете автоматику, заранее согласуйте привод с массой и длиной створки, а также предусмотрите место для зубчатой рейки и монтажного основания.

• выбор фурнитуры без учёта веса обшивки;
• несовпадение профиля балки и роликовых тележек;
• покупка деталей с недостаточной допустимой нагрузкой;
• недостаточная длина консольной части полотна;
• установка уловителей без проверки положения створки;
• подбор привода до расчёта веса и размеров ворот.

Сначала определите размеры и массу створки, затем подберите совместимые балку, роликовые опоры и комплект фурнитуры с запасом по нагрузке. До устройства фундамента сверьте длину консоли и расположение тележек со схемой производителя. Так вы избежите перекоса и лишней нагрузки на привод.
